((برنامج المحاكاة))
((PROTEUS))
المقدمة
:-
منذ
زمن ليس ببعيد كان العمل على صناعة دائرة الكترونية للقيام بوظيفة معينه يعني بناء
تصميم الكتروني معقد من المكونات الالكترونية مثل المقاومات , الملفات , الترانزستورات
...الخ
كانت
الدوائر الالكترونية ثابتة التصميم وعادة تغير اوتعديل جزء بسيط فيها يعني الكثير
من العمليات المعقدة مثل اللحام وقطع الاسلاك واعادة النظر في المخططات
الالكترونية والكثير من الامور المزعجة والتي ادت على اقتصار وظيفة تطوير المنتجات
الالكترونية على مجموعة من المهندسين المتخصصين فقط ..
بفضل التطور التكنولوجي في مجال اشباه الموصلات واختراع
الدوائر المدمجة (IC) (Intregrated Circuits) اصبح من الممكن وضع دائرة
الكترونية كاملة على شريحة صغيرة حجمها قد يكون بحجم راس دبوس حتى انه في الوقت
الحاضر يقدر بالنانو متر Nano Meter والتي لا
يمكن روئيتها الا باستخدام مكبرات ضوئية خاصة . كما ادى تطور Intregrated Circuits الى ظهور جيل خــاص مـــن الدوائر الالكترونيـــة يسمـــى المتحكمات الدقيقة Microcontrollers وهــــي اشبه بكمبيوتر مصغر قابـــل للبرمجة (مفتوحة المصدر) مثـــل (Arduino & Raspberry Pi&Pic) لاداء مجموعة من الوظائف مثل قراءة درجة الحرارة
والتحكم فــــــي المحركات
الكهربائية او حتى ادارة خطوط الانتاج
في المعامل والمصانع الكبرى , وكــــل ذلك يتم عـــن طريق اوامر برمجية وبذلك تحولت
تقنية صناعة الدوائر والانظمة الالكترونية من تصميم الكتروني الى اوامر برمجية
يمكن لاي فرد ان يكتبها ويصممها بسهولة ويسر .. حيث تتميز المتحكمات الدقيقة ايضا
بإمكانية التغير والتعديل في اي وقت , بكل بساطة لواردت ان تغير شيئا ما في مشروعك
يمكنك ذلك بالتعديل في السطور البرمجية واعادة وضع الاوامر الجديدة على المتحكمة
الدقيقة وتجربتها اكثر من مرة وهكذا الى ان تصل بمشروعك للهدف المنشود ... من هنا جاءت اهمية برنامج ( بروتيس proteus )والذي يعتبر اشهر اداة
برمجية لمحاكاة الدوائر الالكترونية بمختلف انواعها بدئا" من دوائر التماثلية
والرقمية وانتهائـا" بالمعالجات والمتحكمات الدقيقة حيث يمكنك محاكاة مئات
المشاريع ,فبرنامج بروتيس يحتوي على مكتبة ضخمة من العناصر الالكترونية كذلك يمكنك
تصميم مخططات الكترونية احترافية ودوائر مطبوعة PCB كذلك يمكنك محاكاة مشاريع اخرى
مثلا اردوينو (Arduino) وغيرها.... ياتي
تنفيذ البرنامج بروتيس بعد كتابة الكود البرمجي على برنامج(MicroC) اوبيئة
التطوير Arduino
IDE الاداة المستخدمة في كتابة
الاكواد البرمجية بلغة Arduino
C وتحويلها بعد ذلك الى صيغة
تنفيذية يمكن وضعها على المتحكمة الدقيقة الموجودة على البوردة ومن ثم نقله الى
برنامج بروتيس ليكون جاهزا لتنفيذ ,والصفحات التالية توضح تنفيذ البرنامج .
طريقة تنصيب البرنامج :-
لبرنامج (Proteus) اصدارات عديدة سنختار
منها (Proteus7.10)
والذي يمكن تحميله مـــنhttp://www.mediafire.com/download/pr8sbtfh1q0ctuj/P7.10_Sp0.rar بعــد
ذلك نحمـل برنامج التفعيل من الرابط http://www.mediafire.com/download/4gf بعد الضغط علــى رابط تحميل البرنامج تظهر الصورة التالية
نختار منها (Download)
كذلك عند الضغط على رابط التفعيل تظهر الصورة ادناه نختار Download
بعد التحميل البرنامج
وملف التفعيل من الروابط في اعلاه نقوم بفك الضغط عنهما لتظهر الملفان بصورة التالية
وبعد فتح ملف برنامج تظهر النافذة التالية :-
نتبع الخطوات الظاهرة في الصورة اعلاه وعند الضغط على Next تظهر النافذة ادناه :-
نختار Yes لتظهر النافذة التالية:-
نختار Next لتظهر النافذة ادناه
نختار Next كما في الصورة لتفتح النافذة التالية:-

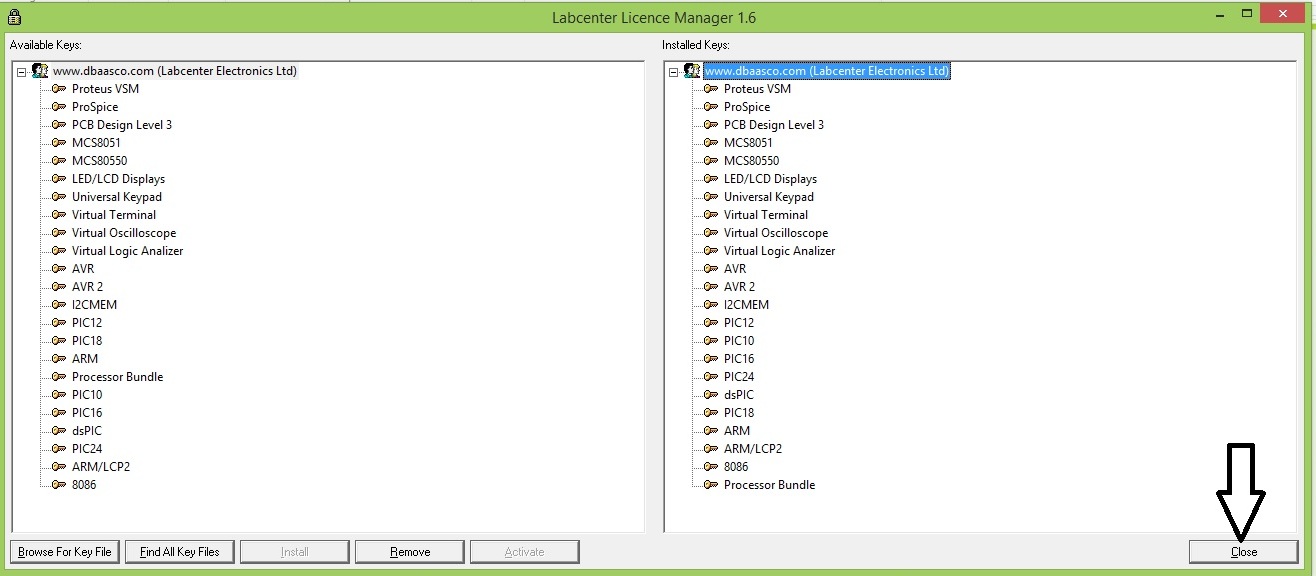

نختار Browse For Key File
بعدها نضغط (Close)
هنا نذهب الى مكان وجود ملف التنصيب على الحاسبة وبعد فتحه ننقر على ملف (Path) نحدد عنوانه من الاعلى ونقوم نسخه ولصقه في الخانة رقم 1 بعدها ننقر ليظهر العنوان في الخانة رقم (2) وبعد نقوم بالنقر على العنوان في الخانة رقم (2) ليظهر في حقل (File Name) بعدها ننقر على(Open) في (3)
بعدها نختار(Install) لتنقل كل مفاتيح الرخصة الى الجهة الثانية
بعد اختيار (Next) تنبع تعليمات
الصور في اداناه لاكتمال التنصيب
وبذلك
تم الانتهاء من تنصيب البرنامج
اذن
لابد من تفعيل البرنامج حتى يمكن فتحه وتم
ذلك من خلال فتح برنامج التفعيل الذي حملناه سابقا" لتظهر النافذة التالية:-
من الصورة اعلاه نقوم بنسخ ملف التفعيل ونتبع مسار تنصيب البرنامج على الحاسبة وهو (C:\Program Files (x86)\Labcenter Electronics\Proteus 7 Professional\BIN)
فتح الملف (BEN) نقوم بلصق ملف التفعيل فيه وكما في الصورة ادناه
(1) نقوم بفتح مفتاح التفعيل وذلك بالضغط عليه اكلك ايمن (2) فتحه (Run as administer) لتفتح النافذة في (3)
(1) نسخ مسار تنصيب البرنامج (C:\Program Files (x86)\Labcenter Electronics\Proteus 7 Professional\BIN)
(2) نلصق المسار في (1) في خانه (Browse)
(3) نضغط على (Update)
كذلك يمكن من خلال (Browse) اتباع مسار تنصيب البرنامج ونسخة ولصقه في الخانة
بعد
(Update) سوف تظهر رسالة تفيد بان عملية التحديث قد تمت بنجاح عندها يمكننا استخدام
البرنامج وفتحة وعمل دوائر المحاكاة عليه ..
عند فتح البرنامج لأول مرة لابد من اتباع مسار
تنصيب البرنامج على الحاسبة (C:\Program Files (x86)\Labcenter Electronics\Proteus 7 Professional\BIN) وبعد فتح الملف (BIN) نتبع الخطوات الظاهرة في الصورة ادناه لكي نضع ايقونة البرنامج على سطح المكتب
ايقونة البرنامج
عند النقر عليها يفتح البرنامج بصورة التالية
